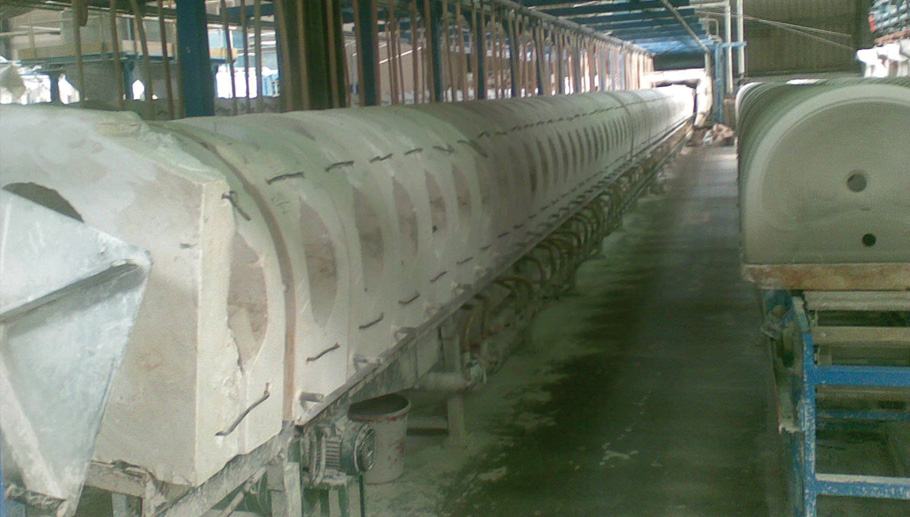

La macchina è realizzata accoppiando moduli in linea da 60 posti. L’accoppiamento può avvenire indifferentemente in lunghezza od in larghezza. Se si prevede di applicare un essiccatoio, conviene realizzare una batteria di macchine accoppiate in lunghezza. Gli stampi vengono chiusi orizzontalmente a pacco.
Il modulo si compone di:
- Banco di appoggio stampi ad inclinazione fissa con testate di spinta fissata sul banco stesso e binari per scorrimento carrelli; testata mobile dotata di sistema di sgancio dal fissaggio sul banco;
- Gruppo di pressori oleodinamici, montati sulla testata mobile, costituito da quattro cilindri con testa oscillante autoadattante e relativa pompa manuale di pressurizzazione;
- Carrelli porta stampo mobili su cuscinetti in numero pari agli stampi montati;
- Impianto di colaggio con tubi in PVC, valvole di alimentazione e di distribuzione, vaschette di livello in acciaio inox ed accessori d’uso (rubinetti, sonde ecc.)
- Impianto svuotamento con soffianti a canale laterale e valvola di sovrapressione regolabile.
- Impianto elettrico con quadro di comando, protezione e controllo ciclo di colaggio; monta un inverter per rendere fluidi i movimenti dello formatore;
- Sistema di soffiaggio sotto-stampi costituito da un ventilatore centrifugo ed un tubo forato flessibile/rigido.
Banco di deposito
Non previsto in quanto, normalmente, si utilizzano carrelli per il deposito pezzi. A richiesta sono fornibili nastri a tapparelle che consentano di portare i pezzi sformati in automatico alle stazioni di finitura (occorre comunque riportare ai loro posti i plateau di sformatura).
Agevolatore di sformatura
Composto da piccola rulliera manuale con sollevamento di pochi centimetri, ribaltabile che funge da appoggio per la scagliola di sformatura.
Essiccatoio (vedi descrizione generale)
L’essiccatoio, disponibile su richiesta, può essere montato sulla macchina per realizzare una doppia colata giornaliera. Normalmente è sufficiente il soffiatore da sotto-stampi, fornito di serie, per poter realizzare una seconda colata. L’essiccatoio serve solo se la barbottina è molto particolare ed abbisogna di tempi di spessore molto alti.
Usi consentiti
Colaggio di lavabi di dimensioni medio/piccole, di forma semplice con modeste esigenze qualitative.
