MACCHINA PIATTI DOCCIA |
|
|
|
|
La macchina è realizzata accoppiando moduli in linea da 50 o 60 stampi. L’accoppiamento può avvenire indifferentemente in lunghezza od in larghezza. Se si prevede di applicare un essiccatoio, conviene realizzare una batteria di macchine accoppiate in larghezza. Per economicità, l’accoppiamento in larghezza consente di riutilizzare lo sformatore su più banchi, aggiungendo un traslatore ed un binario, sfalsandone opportunamente i tempi di colaggio. Gli stampi vengono chiusi orizzontalmente a pacco.
Il modulo si compone di:
- Banco di appoggio stampi ad inclinazione fissa con testate di spinta fissata sul banco stesso e binari per scorrimento carrelli;
- Guide laterali per supporto sformatore esterno; Testata mobile dotata di sistema di sgancio dal fissaggio sul banco;
- Gruppo di pressori oleodinamici, montati sulla testata mobile, costituito da quattro cilindri con testa oscillante autoadattante e relativa pompa manuale di pressurizzazione;
- Carrelli porta stampo mobili su cuscinetti in numero pari agli stampi montati;

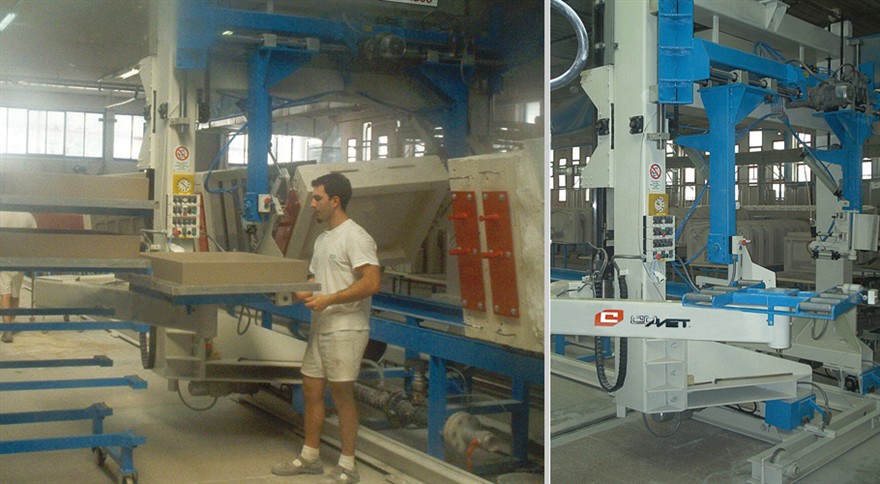

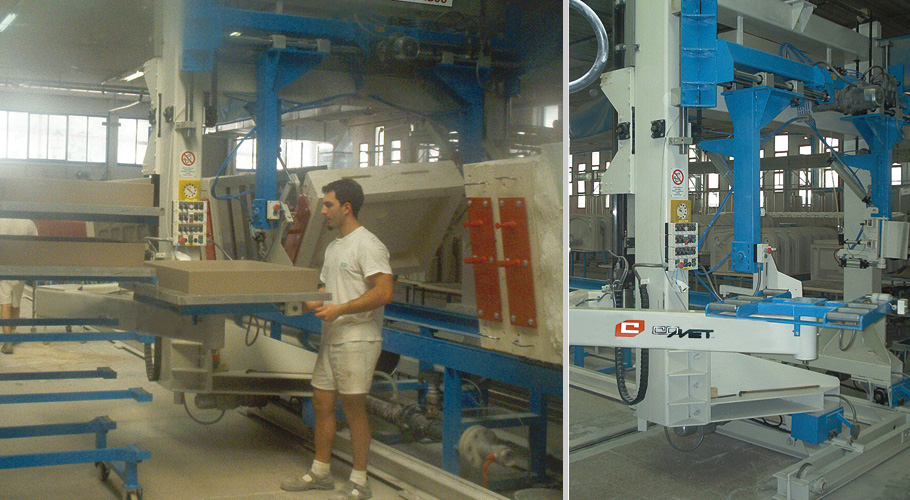

- Sformatore esterno ad arco, serie pesante, motorizzato, scor revole su rotaie esterne al banco a funzionamento elettro/oleodinamico con sistema ribaltamento stampo, blocco plateau, distacco pezzo e messa in posizione su carro;
- Impianto di colaggio con tubi in PVC, valvole di alimentazione e di distribuzione, vaschette di livello in acciaio inox ed accessori d’uso (rubinetti, sonde ecc.)
- Impianto svuotamento con soffianti a canale laterale e valvola di sovrapressione regolabile. impianto elettrico con quadro di comando, protezione e controllo ciclo di colaggio;
- Sistema di soffiaggio sotto-stampi costituito da un ventilatore centrifugo ed un tubo forato rotante.
Banco di deposito
La macchina è concepita per utilizzare solo carrelli appositi. Il banco non è previsto.
Essiccatoio (vedi descrizione generale)
L’essiccatoio, disponibile su richiesta, può essere montato sulla macchina per realizzare una doppia colata giornaliera. Normalmente è sufficiente il soffiatore da sotto stampi fornito per poter realizzare una seconda colata. L’essiccatoio serve solo se la barbottina è molto particolare ed abbisogna di tempi di spessore molto alti.
Usi consentiti
Colaggio di lavabi/piatti doccia, colonne ecc. di dimensioni grandi, di qualsiasi forma con notevoli esigenze qualitative.
|
|
|
|
